Высота: 730 мм
Ширина: 450 мм
Глубина: 620 мм
Вес: 56 кг
Высота: 730 мм
Ширина: 450 мм
Глубина: 620 мм
Вес: 56 кг
-
Описание

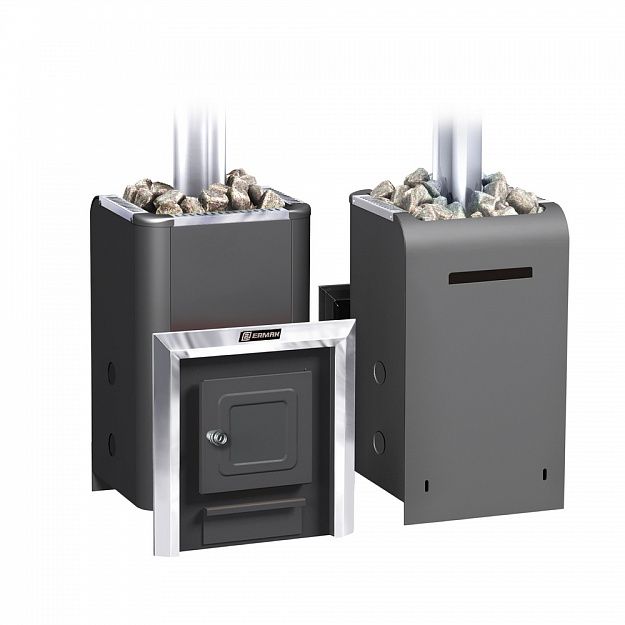

Банная печь на дровах Ермак 16 Классика с оптимальным соотношением простоты, эффективности и изменяемой функциональности (Free Transformation). Создана для обладателей небольшой русской бани или финской сауны, получения пара и нагрева воды, с объемом парной от 8-16 м3.
Особенности конструкции:
- Расширенная функциональность (до 16 вариантов)
- Глубина топки 500 мм.
- Перенавешиваемая дверка топки с самоохлаждаемой ручкой.
- Чугунный колосник
- Вместительная, вентилируемая открытая каменка
- Центральное расположение дымохода
- Отверстие для чистки газоходов
Исполнение:
Оригинальные конструктивные решения в сочетании с тщательно подобранными материалами обеспечивают высокую надежность печи.
В моделях Ермак 16 Классика элементы испытывающие максимальную термическую нагрузку сделаны из стали толщиной 6 мм, в корпус и система газоходов из стали 3-4 мм.СХЕМА РАБОТЫ
ПОДРОБНОЕ ОПИСАНИЕ:
Печи-каменки «ЕРМАК» имеют компактную, жесткую конструкцию, с развитой системой теплопередачи. Компактность позволяет экономить пространство в парилке, жесткость устраняет появление деформаций изделия при нагреве, а большая площадь теплопередачи обеспечивает хорошие мощностные характеристики.КЛАССИЧЕСКОЕ И ЭЛИТНОЕ - два исполнения формируют линейку банных дровяных печей

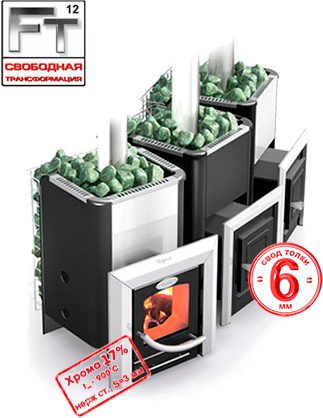

Конструкция печей одинакова, но в каждом исполнении используются различные материалы и комплектация. Функциональность моделей уникальна, они выполнены на основе «Свободной Трансформации». На базовой модели можно создать до 16 различных конфигураций, с помощью сочетания сменных опций: экран-конвектора, теплообменника, сетки-каменки, навесного бака.- Экран-конвектор - направляет тепловой поток вдоль стенки печи и снимает жесткое инфракрасное излучение.
- Сетка-каменка - опция, сформированная из металлической сетки, которая заполняется камнем (50-60 кг) и навешивается на печь. Выполняет роль теплового аккумулятора, снимает жесткое инфракрасное излучение и повышает комфорт при принятии банных процедур.
- Навесной бак (Б) - опция для нагрева и быстрого отбора воды в парилке. Бак из нержавеющей стали (INOX) навешивается на заднюю стенку печи и легко нагревает 40 л воды.
- Теплообменник (Т) - опция для нагрева воды в системе с выносным баком в системе с естественной циркуляцией. Теплообменник монтируется на левую или правую сторону банной печи. Бак, ёмкостью от 40 до 100 л, можно разместить в соседнем помещении (моечное отделение бани).

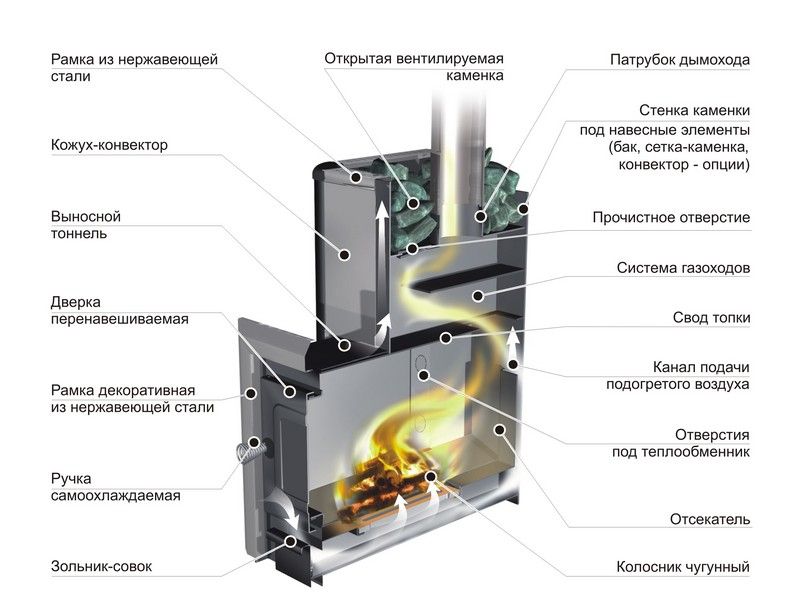

Описание элементов конструкции

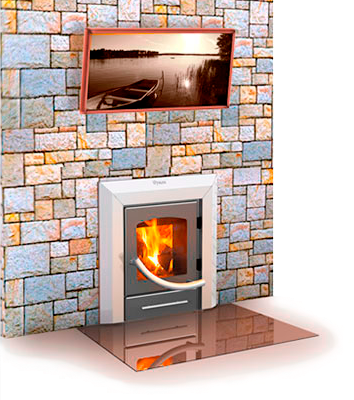

Предтопочный тоннель – дает возможность разместить дверку топливника в смежном помещении для комфортного использования печи. Жесткая конструкция тоннеля обеспечивает удобство монтажа и демонтажа. Тепловой зазор, между корпусом тоннеля и топки, гарантирует безопасную работу, исключая перегрев. На тоннель устанавливают декоративную рамку, которая прикрывает зазоры в стеновом проеме и формирует облик изделия в интерьере бани. Топочную дверку можно перевешивать для изменения направления открытия. Безопасность эксплуатации обеспечивает самоохлаждаемая ручка.Предтопочный тоннель с панорамным стеклом – имеет возможность разместить топливник в стене с большой толщиной. Туннель регулируемый и его длина может изменяться
в диапазоне от 125 до 225 мм. Эффект камина формирует жаростойкое стекло, которое устанавливается в дверку топки регулируемого тоннеля.Топка - выносная, что с наряду с увеличенной длиной до 500 мм обеспечивает удобную объемную закладку топлива и продолжительное время горения. Осыпание продуктов горения происходит прямо в колосник.
Каменка – имеет вентилируемый режим работы и имеет традиционно конструкцию открытого типа. Большой объем камней быстро прогревается за счет расширения площади теплопередающей поверхности. Увеличить теплоемкость и получить дополнительный комфорт, можно навесив опцию — сетку-каменку на заднюю стенки печи.
Система газоходов - сконструирована так, чтобы топливо сгорало с максимальной теплоотдачей и обеспечивало качественный отвод дымогарных газов в атмосферу.
Зольник-совок – имеет функцию управления, обеспечивая приток воздуха в топку и через него осуществляются сервисные операции по удалению продуктов горения, которые просыпаются сквозь колосниковую решетку.
Кожух-конвектор - создает оптимальный конвективный поток нагретого воздуха и защищает потребителя от жесткого инфракрасного излучения.
Материалы применяемые при изготовлении печей-каменок обеспечивают надежность, экологичность и безопасность.
При изготовлении используются современные технологии раскроя, гибки, сварки и формообразования металла.Дизайн печи выполнен в строгом и современном стиле — это эргономичные формы и классические цвета: черный матовый кожух, покрытый кремний-органической краской и рамки из зеркальной нержавеющей стали. Изделия органично вписываются в любой интерьер бани и сауны, дополняя его.
Модельный ряд рассчитан на самые популярные объемы парной: 6-12, 8-16, 12-24, 15-30, 35-50 куб.м, соответственно выпускаются 10 базовых видов изделий, различных по мощности: Ермак 12 (2012), Ермак-Элит 12(2012), Ермак 16 (2012), Ермак-Элит 16 (2012), Ермак 20, Ермак-Элит 20, Ермак 30-2ПС/2К, Ермак 30-ПС/2К, Ермак 50, Ермак-Элит 50.
Выбор печи для бани является наиболее важной задачей при оборудовании бани и требует предметной консультации специалиста.
Модель, ее модификация, выбор опции, зависит в каждом конкретном случае от планировки бани; от объема и качества теплоизоляции парилки; объема смежных помещений, требующих отопления; необходимого температурно-влажностного режима; желаемого времени прогрева парилки; количества людей, одновременно принимающих процедуры, климатического района и сезонности использования.Технические и сравнительные характеристики базовых моделей дровяных печей для бани, установка печи, монтаж, эксплуатация, транспортировка, хранение и утилизация, комплект поставки, гарантийные обязательства подробно описаны в руководстве по эксплуатации.
Руководство по эксплуатации на печь (Ермак-16 (2012), PDF, 1,44 Мb)
Установка теплообменника, эксплуатация ,транспортировка, хранение и утилизация, комплект поставки, гарантийные обязательства подробно описаны в руководстве по эксплуатации (паспорт изделия теплообменник универсальный).
Руководство по эксплуатации на теплообменник (PDF, 5.1 Mb)
Дополнительно с данным изделием можно приобрести, следующие изделия:
Баки:
- Навесной 40 или 55 л
- Выносной от 40 до 100 л
Дымоходы:
- Дымоходы d115 одноконтурные
- Дымоходы d200*115 двухконтурные
Аксессуары:
-
Камни
-
Защитный экран
-
Теплообменник
-
Парообразователь
- Расширенная функциональность (до 16 вариантов)
-
Документы
2Модификации и технические характеристики Ермак 16 Классика. 014.09.15_Tex.char..pdf55.3 кб, 09 июля в 14:38Инструкция по эксплуатации Ермак 16 Классика. Pasport-Ermak-16_2012_.pdf2 Мб, 09 июля в 14:38Подробная информация. Ermak_16_-16PS_print.pdf239.5 кб, 09 июля в 13:13 -
Характеристики
ПроизводительЕрмакВысота730 ммШирина450 ммГлубина620 ммМощность16 кВтВес56 кгМатериалСтальФункциональностьКонцепция «СВОБОДНАЯ ТРАНСФОРМАЦИЯ»Объем отапливаемого помещения8 - 18 м3ТопливоДроваДополнительные опцииТеплообменник / Навесной бак / Выносной бак / Сетка-каменка / Парообразователь / Экран-конвектор -
