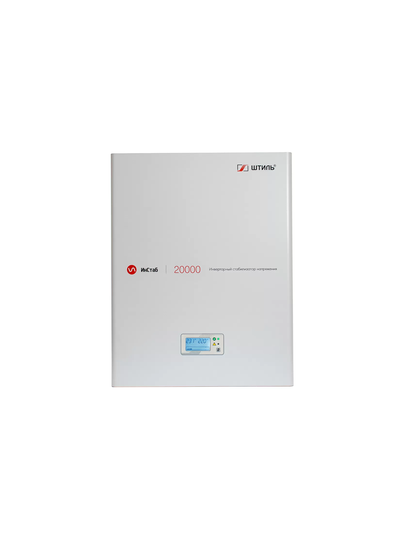

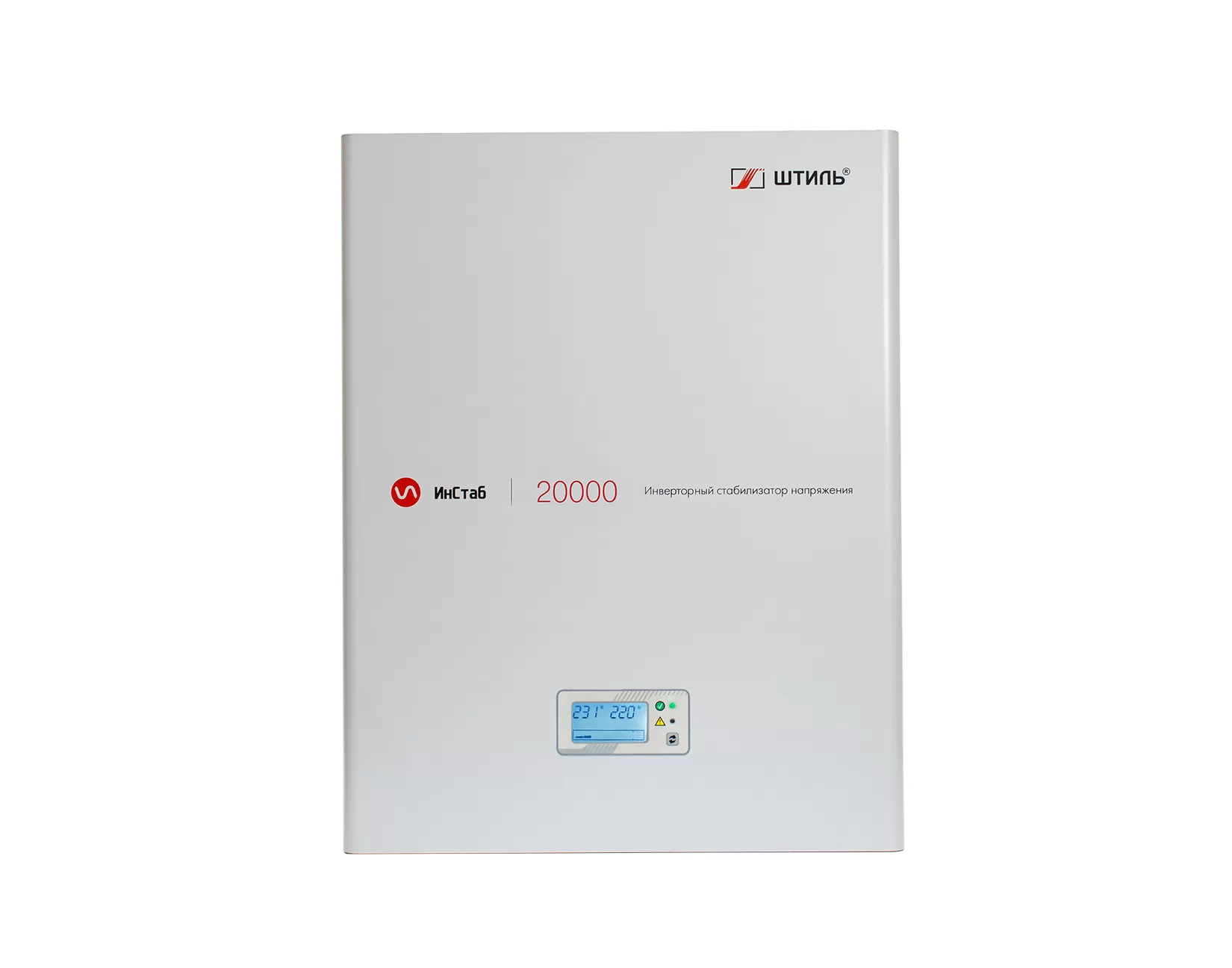

Стабилизатор напряжения IS20000 (20 кВА)

Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного или пониженного сетевого напряжения ответственного бытового или коммерческого оборудования c потребляемой мощностью не более 20 кВА/18 кВт, например:

• электросистемы «Умный дом»;
• отопительного оборудования;
• персональных компьютеров и офисной техники;
• систем кондиционирования;
• торгового оборудования;
• электроинструментов.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Принцип работы стабилизатора IS20000 основан на двойном преобразовании энергии, за счет которого обеспечивается:

• бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (± 2%);
• мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
• выходное напряжение с идеальной синусоидальной формой;
• бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).

Установка и подключение

Стабилизатор IS20000 предназначен для крепления на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.

Выводы для подключения входной сети переменного тока и нагрузки представлены в виде клеммных колодок.

Панель управления

Панель управления IS20000 оснащена ЖК-дисплеем и светодиодными индикаторами, которые позволяют удобно контролировать работу стабилизатора и отслеживать состояние сети.

Светодиодные индикаторы оповещают пользователя в следующих случаях:

• «Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на байпас;
• «Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.

На ЖК-дисплее можно увидеть следующую информацию:

• значение напряжения на входе и выходе;
• уровень загрузки прибора и его внутреннюю температуру;
• потребляемую нагрузкой мощность;
• журнал ошибок.

На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Кроме того, дисплей показывает аварийные сообщения при перегрузке/перегреве или максимальной нагрузке на стабилизатор.

Защита

IS20000 оснащен всеми видами электронных защит (с автоматическим отключением и восстановлением работы после устранения аварии):

• предельно пониженного или повышенного напряжения сети (менее 90 В или более 310 В);
• внутреннего перегрева, перегрузок и коротких замыканий;
• внутренних сбоев в работе устройства.

Входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех.

В модели IS20000 есть два вида байпаса:

• электронный байпас – срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;
• ручной байпас – включается пользователем вручную (на корпусе есть специальный переключатель).

Охлаждение

IS20000 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Вентиляторы включаются в работу поэтапно и только при достижении внутренней температуры стабилизатора критической отметки.
